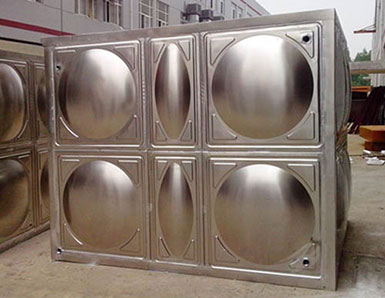

消防水箱全主动水位把持器能依照利用者的请求,主动把持容器中水位的高低,依据预先设定的水位主动启动抽水泵或开启(电磁)阀门进行注水(或排水),达到一定的水位后,主动封闭抽水泵或封闭(电磁)阀门结束供水。把持器普遍利用在主动供水或排水体系中。
把持器利用继电器一组接点的通或断来把持给水体系的供电,X 、Y注水用,X 、Z 排水用,接点容许电流。此接点应串连在电磁阀回路中或交换接触器线圈回路中。用此接点可直接把持电磁阀,也可能通过把持交换接触器线圈,来驱动大型水泵。消防水箱注水或排水只能选用一种方法。X把持线为注水、排水时共用接线端子。 把持器有三根检测线 a,b,c三个位置。a,b,c 三根线(可延长)彼此绝缘在水中定位,实际利用时,由利用者依据须要定位。导线利用个别个别绝缘导线即可。因为是电流很小的弱电,不必担心检测线会电解腐化,影响电位取样。 消防水箱注水时,池中水位在C点以下时,把持点 X 、Y按通供电,向池中供水,水位涨到 B 点时,把持接点 X 、Y断开,结束供水。水位降到 C 点以下时,又重复上面的进程。 排水时,池中水位在C点以下时,把持点 X、Z断开,继电器断电,水泵结束工作,结束排水。水位涨到B点时,把持点
X、Z会接通,继电器通电,水泵工作开端排水。水位再降到C点以下时,水泵又结束排水,重复上面的进程。 把持器由220V供电,唆使灯显示注水(停排)或停注(排水)两种状况,平时工作时,开关置 ;主动 ;位。装置或人工把持时,开关置 ;停控 ;位,切断接点,便利装置调剂。
